Roți cu bile

Bile de transfer norelem

Cu bilele de transfer de la norelem, încărcăturile unitare pot fi deplasate, rotite și ghidate cu ușurință. Bilele de transfer și-au dovedit utilitatea ca și componente ale sistemelor de transport, ale alimentatoarelor, ale mașinilor de prelucrare și ale echipamentelor de ambalare. Dacă trebuie transportate mărfuri grele sau sensibile: cu ajutorul bilelor de transfer, transportul poate fi efectuat cu ușurință.

Domenii de utilizare ale bilelor de transfer

Bilele de transfer de la norelem sunt utilizate când se folosesc prese de tăiere, prese de îndoit tabla (Abkant), instrumente de măsură, pentru transportul materialului în zona camerei cu atmosferă controlată și instrumente miniaturale, precum și pentru manipularea mărfurilor și sisteme de transport. Bilele de transfer de la norelem oferă astfel o soluție pentru orice cerință de transport.

Tehnica transportului

• Mese cu bile, plăci rotative și întrerupătoare în sistemele de sortare și distribuție


• Puncte de încrucișare pe transportoare continue


• Sisteme de sortare a bagajelor în aeroporturi


• Transport țevi de oțel


• Platforme de ridicare

Inginerie mecanică generală

• Mese de alimentare pentru mașini de prelucrare a tablei


• Dispozitive pentru mașini de îndoit tabla (Abkant)


• Dispozitive de alimentare pentru centre de prelucrare


• Mese de găurit și dispozitive auxiliare de montaj acționate cu motor în construcția motoarelor mari

Alte domenii de utilizare

• Construcția de mașini speciale


• Industria de tehnică aerospațială


• Industria de prelucrare a băuturilor și a pietrei

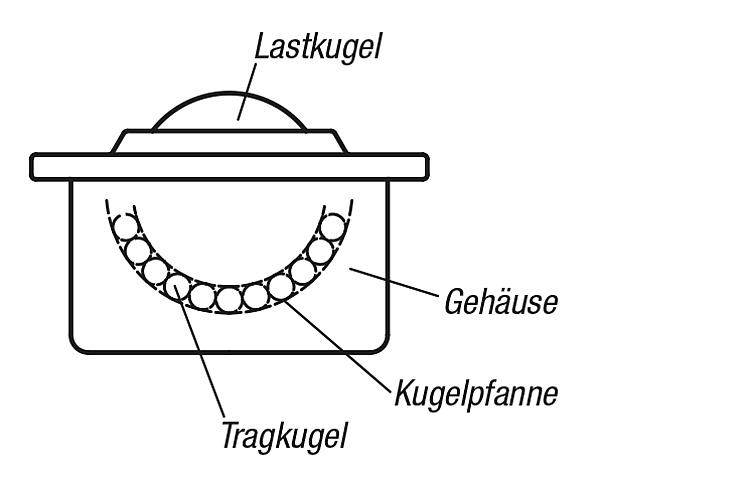

Structura bilelor de transfer norelem

Bilele de transfer au carcasă din oțel cu suport bilă călit, încastrat. Aceasta folosește ca o cale de rulare pentru numeroase bile portante mici. Bilele portante se rotesc în momentul rotirii bilelor de sarcină pe suportul de bilă.

Avantajele bilelor de transfer de la norelem

Sortimentul este împărțit în 42 de variații/variante de execuție diferite de bile de transfer norelem cu o capacitate de încărcare foarte diversificată cuprinsă între 50 N și 15000 N și diametre diferite.

Variante de execuție ale bilelor de transfer

Bile de transfer cu carcasă masivă din oțel

Bilele de transfer cu carcasă masivă și zincată din oțel sunt special concepute pentru sarcini grele și rămân funcționale chiar și în cazul solicitărilor prin impact puternice și în condiții extreme. Bilele de transfer norelem cu carcasă masivă din oțel se pot utiliza pentru sarcini grele de până la 15.000 N și pot fi susținute și transportate cu această variantă de execuție.

Mini bile de transfer

O altă variantă este oferită de norelem sub forma mini bilelor de transfer . Această variantă specială de execuție se utilizează, în principal, în instrumentele de măsurare, la transportul materialelor în zona cu camerei cu atmosferă controlată, precum și în mecanismele miniaturale. Bilele de transfer sunt compuse dintr-o carcasă cu cuzinet, un capac, o bilă de sarcină și mai multe bile portante. Mini bilele de transfer sunt disponibile în magazinul online norelem într-o variantă de execuție din oțel, precum și una din oțel inox.

Rotițe cu bile cu carcasă din tablă de oțel

Bilele de transfer norelem, care sunt prevăzute cu o carcasă din tablă de oțel, sunt dotate cu garnituri de etanșare din pâslă. Aceste garnituri de etanșare din pâslă asigură reducerea pătrunderii murdăriei apărute. În cazul carcaselor se poate selecta, în funcție de necesitate, între oțel zincat și oțel inoxidabil.

Bile de sarcină

În cazul bilelor de sarcină, clientului i se oferă o opțiune suplimentară. În afară de oțel și oțel inoxidabil, se poate decide și pentru o bilă de sarcină din poliamidă. Bilele de transfer cu bile de sarcină din poliamidă (bilele de sarcină din plastic) sunt adecvate îndeosebi pentru transportul produselor sensibile, precum sticlă sau table din aluminiu și oțel lustruite.

Bile de transfer pentru sarcini grele, potrivite pentru utilizare în aer liber

Bilele de transfer din oțel integral sunt concepute pentru o durată de viață lungă în cazul solicitării prin impact. Toate unitățile se livrează cu carcasă complet din oțel și suprafață călită. Datorită numeroaselor orificii cu auto-curățare, bilele de transfer dețin un grad de auto-curățare foarte înalt. De aceea, acestea sunt deosebit de adecvate pentru utilizarea în instalații exterioare.

Role cu bile cu șuruburi filetate

Bilele de transfer dispun de o zonă mare de sprijin. Datorită fixării cu gaură, acestea dețin o înaltă stabilitate și o capacitate portantă ridicată. Garnitura formată de ștergere a bilei portante se află în afară.

Bile de transfer cu element de fixare/gaură de fixare

Bilele de transfer cu element de fixare resp. gaură de fixare (fără carcasă) pot fi montate și demontate ușor de pe partea funcțională. Fixarea bilelor de transfer cu element de fixare se face cu gheare cu arc. Acestea permit toleranțe mari în gaura de montare.

Bile de transfer cu elemente de fixare cu arc

Bilele de transfer cu elemente de fixare cu arc facilitează o distribuire uniformă a încărcăturii în timpul transportului bunurilor cu suprafață de rulare inegală. În cazul utilizării în mașini, precum prese de tăiere, prese de îndoit tabla (Abkant) etc., arcul elementului își revine din nou după încheierea procesului de prelucrare și piesa poate fi îndepărtată.

Inele de toleranță

Prin utilizarea inelelor de toleranță este posibil un câmp de toleranță mai mare între piesele care urmează să fie îmbinate. Bilele de transfer pot fi montate repede și cu economie de costuri.

Indicații de montare și date tehnice

Indicațiile de montare și datele tehnice se pot găsi și în fișa cu date tehnice a bilelor noastre de transfer norelem (95000).

Determinarea încărcării bilelor de transfer

Pentru a determina sarcina pe o unitate de transfer cu bile, greutatea mărfurilor transportate este împărțită la 3. Dacă nivelul bilelor de sarcină este bine coordonat, se poate calcula și numărul bilelor de transfer portante, în funcție de caracteristicile materialului transportat.

Dispunerea bilelor de transfer

Dispunerea bilelor de transfer se orientează în funcție de amprenta la sol a mărfurilor transportate. În cazul mărfurilor cu amprentă la sol unitară, netedă, ca de ex. baza lăzilor, distanța bilelor de transfer se calculează pur și simplu din lungimea cea mai mică a muchiilor împărțită la 2,5.

Viteză de transport și capacitate de încărcare

Viteza de transport recomandată este de 1 m/sec. La bilele de sarcină din poliamidă 0,25 m/sec. Capacitățile de încărcare specificați se aplică pentru toate pozițiile de instalare și se referă la 106 rotiri ale bilelor de sarcină. În cazul utilizării, pe o durată mai lungă, cu viteze peste 1 m/sec. trebuie luate în calcul o creștere a temperaturii, precum și reducerea duratei de viață, în special la bilele de Ø 60 până la 90, în funcție de sarcină.

Calcularea duratei de viață

Atenție: utilizați lubrifiant pentru temperaturi înalte (vezi fișa cu date tehnice a bilelor de transfer )(95000).

Rezistență la temperatură

Rezistența la temperatură a unităților de transfer cu bile cu sistem de etanșare cu pâslă este de 100 de grade temperatură constantă. În cazul temperaturilor mai mari de 100 °C, se pot utiliza numai bile de transfer negalvanizate cu bilă de sarcină din oțel fără garnitură de etanșare din pâslă. Atenție la reducerea capacității de încărcare! Înmulțiți capacitatea de încărcare cu coeficientul de temperatură (tabel).

Determinarea solicitării bilelor de transfer în cazul bilelor de transfer cu element de fixare cu arc

În cazul acestor variante de execuție, pentru selectarea mărimii sunt decisive valorile specificate în secțiunea „Forță de pretensionare”. Greutatea materialului transportat se împarte la numărul bilelor de transfer portante.
