Tehnologia de acționare și elemente de acționare norelem
În construcția de mașini și tehnica de automatizare rezultă în rutina zilnică multe sarcini solicitante de transfer al forței și de poziționare. Pentru aceste situații, norelem, ca producător al tehnologiei de acționare și al elementelor de acționare, oferă diferite componente în magazinul online, pentru a îndeplini cele mai diverse cerințe ale tehnologiei de acționare.
Magazinul online norelem constă în paleta de produse a tehnologiei de acționare și a elementelor de acționare compusă din lanțuri și pinioane, curele dințate, arbori dințați și fulii de curele dințate, curele trapezoidale și fulii pentru curele trapezoidale, roți dințate, cremaliere și roți conice, șnecuri și roți melcate precum și transmisie.
Ce reprezintă tehnologia de acționare?
Prin tehnologia de acționare se înțelege, în general, alimentarea unei mașini cu energie și acționarea diferitelor elemente de acționare, așadar generarea mișcării prin intermediul transferului forței.
Domenii de utilizare ale tehnologiei de acționare
Domeniul de utilizare al tehnicii de acționare se află în construcția de mașini și tehnica de automatizare, precum în convertizoare, motoare, sisteme de dulap pentru invertoare, motoreductoare, cuplaje, generatoare, tehnica semiconductorilor, mașini în domeniul măsurării, prelucrării sticlei și lemnului și tehnologia comunicației. În afară de domeniile menționate, tehnologia de acționare se utilizează în domeniul aerospațial, în mașini unelte și mașini de ambalare, în tehnica medicală.
Avantajele tehnologiei de acționare norelem
- Transfer optim al forței
- Precizie excepțională de poziționare
- Componente standardizate
- Durată lungă de viață
- Uzură redusă
- Zgomot redus
- Transferuri de forță cu închidere prin formă
- Rapoarte de transmisie constante
- Reducerea vibrațiilor și a zgomotelor
Tehnologia de acționare cu lanț
O acționare cu lanț se compune de cele mai multe ori din pinioane, roți de lanț tip disc adecvate și un lanț cu role. În cazuri speciale, aceste componente sunt completate suplimentar, la nevoie, cu întinzător de lanț și pinioane de întoarcere. Pinioanele de la norelem se dezvoltă special pentru sectorul construcțiilor de mașini și industrie. Din acest motiv există pinioane în multe mărimi și variante uzuale direct în magazinul online.
Pinioanele norelem sunt rezistente, robuste, durabile și fabricate conform standardului DIN/ISO 606. Dinții sunt frezați, precum și căliți prin inducție. Canelura este aliniată exact la vârful dintelui. Majoritatea pinioanelor de la norelem sunt deja pregăurite (gata de montaj) și se montează ușor. În afară de pinioanele din oțel, norelem vinde în magazinul online, de asemenea, pinioane din oțel inoxidabil. Acestea se utilizează, de exemplu în industria alimentară.
Ca accesorii pot fi comandate oricând ulterior elementele individuale de legătură pentru lanțurile cu role.

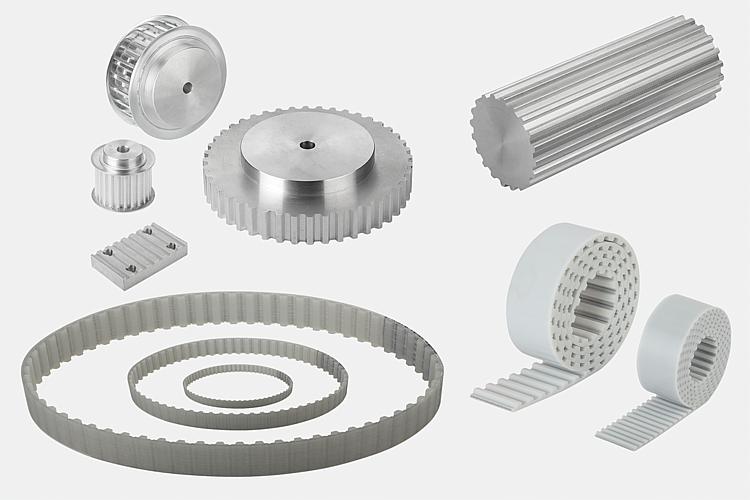

Acționări cu curea dințată
Sistemele cu curea dințată se compun dintr-o curea dințată și două sau mai multe fulii de curea dințată. Avantajele unui sistem cu curea dințată sunt diverse. În cazul transferului de forțe mari cu o accelerație înaltă, sistemele cu curea dințată asigură o poziționare exactă și garantează o constanță a sincronizării. La acestea se adaugă o eficiență energetică și silențiozitate înalte. norelem nu deține în gama sa de produse numai dimensiunile standard, ci oferă soluții de curele dințate și ca produse vândute la metru.
Exemple clasice de utilizare se regăsesc în construcția de mașini, sectorul automatizării, cât și în meșteșugărie. Sistemele tip portal de lasere de înaltă performanță, unități pick and place, sisteme de mese rotative sau linii de transport clasice sunt doar câteva exemple pentru o utilizare practică.
Acționările cu curea dințată reunesc caracteristicile pozitive ale unui lanț și ale unei curele plate, necesită însă o întreținere și mai redusă. Sistemele cu curea dințată funcționează silențios, foarte precis și complet fără alunecare. Condiția preliminară pentru aceasta este o bună coordonare a componentelor. Avantajele față de acționările cu lanț sunt, în plus, valorile înalte ale accelerației.
Roți dințate, cremaliere și roți conice
În cazul transmisiilor prin roți dințate este vorba de cel mai frecvent utilizat tip de transmisie în construcția de mașini. Cu ajutorul transmisiilor prin roți dințate, așadar roți dințate, cremaliere și pinioane, cuplurile sunt transferate cu o anumită turație de un arbore la un alt arbore. În plus, pot fi combinate diferite mărimi de roți dințate. Acest fapt facilitează o altă transmisie a cuplului și turației prin intermediul unui schimb simplu al roților dințate individuale.
Față de acționările cu roți dințate și acționările cu curea, transmisiile prin roți dințate de la norelem oferă avantajul că se pot realiza distanțe mai reduse între axe. Comparativ cu acționarea cu curea, se pot transfera suplimentar forțe considerabil mai mari.
Avantaje suplimentare ale roților dințate, ale cremalierelor și ale roților conice constau în transferul forței fără alunecare și cu închidere prin formă, varietatea raporturilor posibile de transmisie și structura simplă (întreținere redusă și siguranța în funcționare).
Transmisie prin roți dințate -roți conice
Roțile conice ale căror vârfuri intră în contact se utilizează îndeosebi la formele de acționare, la care arborii se intersectează într-un anumit unghi (de cele mai multe ori 90°). Importantă este menținerea pe cât posibil de redusă a deplasării așa-numitei amprente de contact sub sarcină operațională. Acest lucru se realizează printr-o distanță dintre axe pe cât posibil de mică de la centrul dintelui la rulment în cazul unui diametru pe cât posibil de mare simultan. norelem oferă roți conice cu aceste transmisii diferite. Dantura este întotdeauna dreaptă și roțile conice sunt fabricate din oțel. Unghiul de angrenare este de 20°.
Transmisie prin roți dințate - roți dințate cilindrice
În cazul roților dințate cilindrice, denumite adesea roți cilindrice, este vorba de o formă constructivă simplă a roților dințate. În tehnologia de acționare se utilizează roțile dințate cilindrice întotdeauna atunci când trebuie să fie transferate forțe periferice mari.
În combinație cu o așa-numită cremalieră, mișcările de rotație pot fi transformate în mișcări liniare (și invers). În această situație trebuie să se acorde atenție înainte de toate ca arborii să fie instalați pe cât posibil în poziție orizontală. Calea arborelui trebuie să stea exact pentru a garanta o durată de viață lungă a roților dințate. Lubrifierea funcționează, de asemenea, cel mai bine în poziție orizontală. În momentul instalării vă rugăm să acordați atenție paralelismului arborilor pentru a menține pe cât posibil de reduse alinierile incorecte. În plus, este important să se mențină distanța corectă dintre axe.

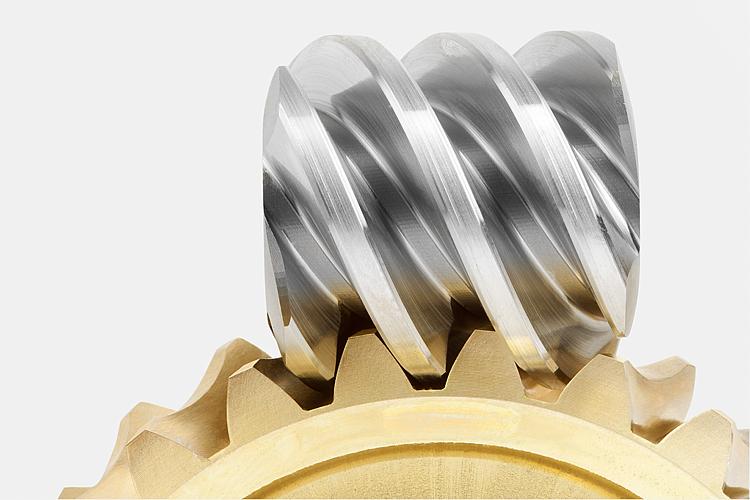

Angrenaj melcat/seturi de roți dințate elicoidale
Cu denumirea de melc se face referire în construcția de mașini și unelte la un arbore cu unul sau mai multe fileturi. Împreună cu roata dințată elicoidală (cu dinți înclinați), melcul formează angrenajul melcat. Axele melcului și ale roții dințate elicoidale sunt deplasate cu 90°. Angrenajele melcate se potrivesc foarte bine pentru a transmite raporturi de transmisie mari în viteze lente.
Seturile de roți dințate elicoidale sunt potrivite pentru funcționare continuă la turații și cupluri mari.
Angrenajele melcate se utilizează înainte de toate atunci când acționarea trebuie să fie pe cât posibil de silențioasă. În plus, angrenajele melcate rezistă unor solicitări foarte mari datorită construcției lor. Adesea, gradul de acțiune în cazul unor transmisii înalte ale forței nu este foarte mare, deoarece în afara unei mișcări de rostogolire, este necesară și o mișcare de alunecare (cuvânt cheie: efect de autoblocare) pentru acționarea angrenajului.
Angrenajele melcate se utilizează adesea pentru procese de rostogolire sau în prese ca acționare. Roțile dințate elicoidale se utilizează, de asemenea, în tehnica de transport. Când se utilizează roți dințate elicoidale, apar adesea forțe axiale înalte. Acest lucru există îndeosebi datorită faptului că melcul este rezemat fix în ciuda danturii melcate.
Roțile dințate elicoidale de la norelem sunt din bronz. Melcii sunt din oțel, căliți și șlefuiți. Melcii sunt cu filete pe dreapta.
Angrenaje - Angrenaje melcate gata de montare
norelem vinde, de asemenea, angrenaje gata de montare în variante de execuție diferite. Toate angrenajele pot fi vizualizate în vederea de 360°. Dacă aveți întrebări despre angrenaje, centrul nostru de vânzări vă stă cu plăcere la dispoziție.
Carcasa angrenajului melcat este fabricată din aluminiu, melcul este din oțel și roata dințată elicoidală din alamă specială. Carcasa a fost eloxată și melcul a fost călit.
Angrenajul se utilizează universal și nu necesită întreținere datorită carcasei încapsulate. În plus, angrenajul melcat este foarte silențios și transferul forței este foarte lin. Angrenajul melcat poate fi montat cu ajutorul unei fixări simple prin șuruburi. Angrenajul este conform RoHs.
Angrenaje - Angrenaje conice gata de montare
Norelem oferă trei forme diferite de angrenaje conice gata de montare:
- Un angrenaj conic cu o carcasă din plastic
- Un angrenaj conic cu o carcasă din aluminiu
- Un angrenaj conic cu o carcasă din zinc turnat sub presiune
Angrenajul conic cu o carcasă din plastic este potrivit îndeosebi pentru acționările mecanice temporare cu turații reduse sau pentru acționarea manuală. Direcția de rotație este posibilă în ambele direcții. În cazul angrenajului conic cu carcasă din aluminiu și roți dințate conice din oțel este vorba de un angrenaj de înaltă calitate, cu utilizare universală și care nu necesită întreținere. norelem are șapte dimensiuni constructive în gama sa de produse. Transmisia este întotdeauna 1:1. Și în acest caz direcția de rotație este la alegere. Angrenajul are, în plus, avantajul că se poate monta în multe poziții de construcție. Angrenajul melcat cu o carcasă din zinc turnat sub presiune și roți dințate conice din oțel sunt potrivite pentru o acționare cu motoare electrice. În practică, angrenajul este utilizat înainte de toate ca angrenaj unghiular sau drept cutie de transfer. De asemenea, acest angrenaj de acționare se utilizează ca reductor cu roți dințate pentru motoare electrice (jaluzele). Toate angrenajele gata de montare de la norelem sunt conforme RoHs.
